鵝卵石制砂設備實拍
鵝卵石制砂機是制砂機生產廠家紅星機器新研發的一種快速制砂設備。其主要針對鵝卵石物料的特性，設計而成，因其破碎比大，產品粒形好，性價比高，受到了廣大用戶一致好評，是目前行之有效，實用可靠的制砂機器。

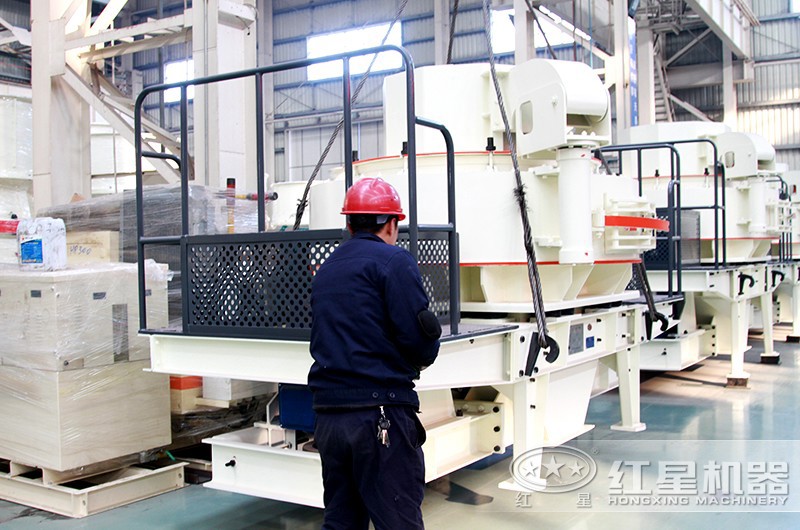

鵝卵石制砂機實拍

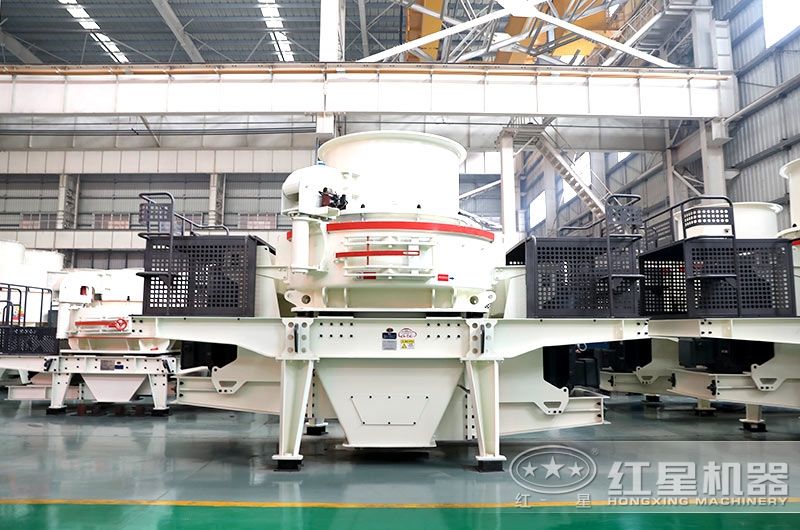

紅星鵝卵石制砂機實拍圖
鵝卵石制砂機發貨現場

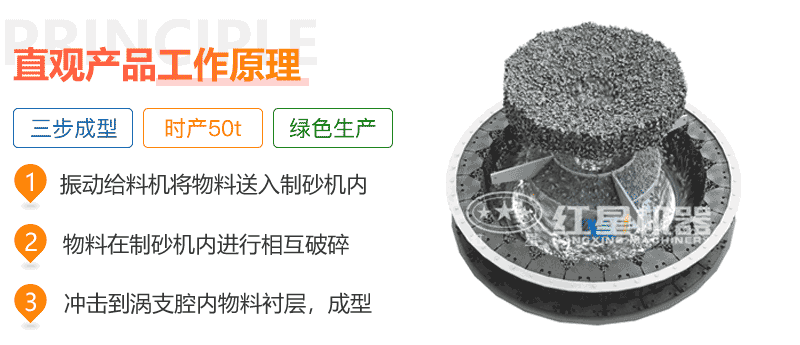

工作原理
鵝卵石制砂機運行時，物料落入進料斗，經中心進料孔進入高速旋轉的甩輪，在甩輪內被迅速加速，其加速度可達數十倍重力加速度，然后高速從甩輪內射出，首先與反彈后自由下落的另一部分物料進行撞擊，然后一起沖擊到物料襯層上，被反彈斜向上沖擊到渦流腔的頂部，又改變其運動方向，偏轉向下運動，又與從葉輪流道發射出來的物料撞擊形成連續的物料幕。這樣，物料在沖擊式制砂機的渦流破碎腔內受到兩次至多次撞擊、摩擦和研磨破碎作用，被破碎的物料由下部排料口排出。

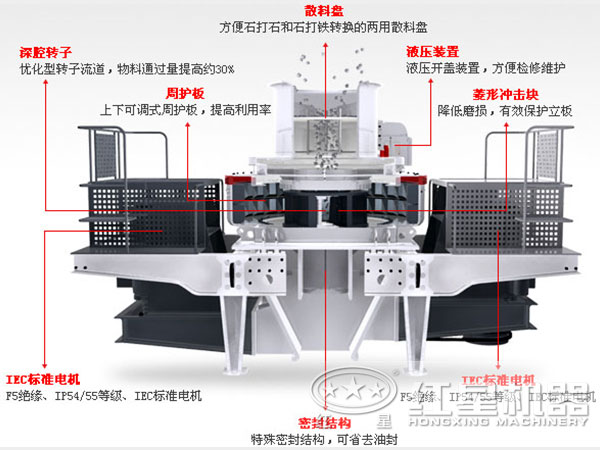

內部結構
技術參數
| 型號 | VSI 7611 | VSI 8518 | VSI 9526 | VSI 1140 | VSI 1145 | VSI 1150 | |
| 處理量 (t/h) |
瀑落與中心進料 | 80-180 | 140-260 | 200-380 | 300-520 | 350-610 | 360-650 |
| 全中心進料 | 40-90 | 70-130 | 100-190 | 160-260 | 180-355 | 190-365 | |
| 最大入料尺寸 （mm） |
軟料 | 35 | 40 | 45 | 50 | 50 | 50 |
| 硬料 | 30 | 35 | 40 | 40 | 45 | 45 | |
| 轉速（r/min） | 1700-1890 | 1520-1690 | 1360-1510 | 1150-1300 | 1150-1300 | 1150-1300 | |
| 電機功率 | 4P 110 | 4P 180 | 4P 264 | 4P 400 | 4P 440 | 4P 500 | |
| 外形尺寸（長×寬×高）（mm） | 4100×2250×2300 | 4160×2360×2500 | 4540×2500×2830 | 5500×2750×3100 | 5500×2750×3100 | 5500×2750×3100 | |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
作者：紅星機器 發布時間：2017-01-07 08:21:51 更新時間：2020-05-23 11:00:02
